การติดตามกล่อง Combiner
ระบบการติดตามกล่องรวมให้การติดตามและการจัดการสำหรับแต่ละอุปกรณ์ในระบบการผลิตพลังงานแสงอาทิตย์ มันสามารถติดตามสถานะของตัวป้องกันไฟกระชากและได้เบรกเกอร์โดยไม่มีแหล่งจ่ายไฟภายนอก ระบบสนับสนุน RS485การสื่อสาร การตรวจจับความผิดพลาดโค้ง DC และการทํางานของการเดินทาง shunt
อินเตอร์เฟซที่ใช้งานง่าย
จอแสดงผล LCD แบบเรียลไทม์ของกระแสไฟฟ้าและอุณหภูมิเพื่อการใช้งานที่ใช้งานง่าย
การป้องกันความปลอดภัยขั้นสูง
การแจ้งเตือนระยะไกลและการตรวจจับความผิดพลาดของโค้งเพื่อความปลอดภัย PV ที่เพิ่มขึ้น
การใช้งานอย่างรวดเร็วและสะดวก
ได้รับการรับรอง CE-EMC; การส่งข้อมูล RS485 / ไร้สาย การเชื่อมต่อรถบัส-บาร์โดยตรง
การตรวจจับโค้งที่ได้รับการรับรอง
การตรวจจับโค้งที่ได้รับการรับรอง UL1699B เพื่อป้องกันไฟและปกป้องอุปกรณ์
การติดตั้งที่เหมาะสม
การเชื่อมต่อโดยตรงบาร์บัส; ไม่จำเป็นต้องใช้พลังงาน DC-DC ภายนอก
ความมั่นคงพิเศษ
การออกแบบ PCB ที่ปิดให้มีความมั่นคงสูงและการรบกวนที่น้อยที่สุด
Product Advantages
ความเชี่ยวชาญ AFCI 14 ปี
การตรวจจับโค้งระดับสตริง
รองรับการสื่อสาร HPLC
รองรับการสแกนโค้ง IV
Technical Parameter
Model
FR-DCMG-MMPL
Max. System Voltage
1700Vdc
Trip Function
Shunt Trip Functionality
Power Supply
Busbar (Starting Voltage 450Vdc)
Trip Drive Voltage
24Vdc
Trip Drive Capability
80W * 10mS

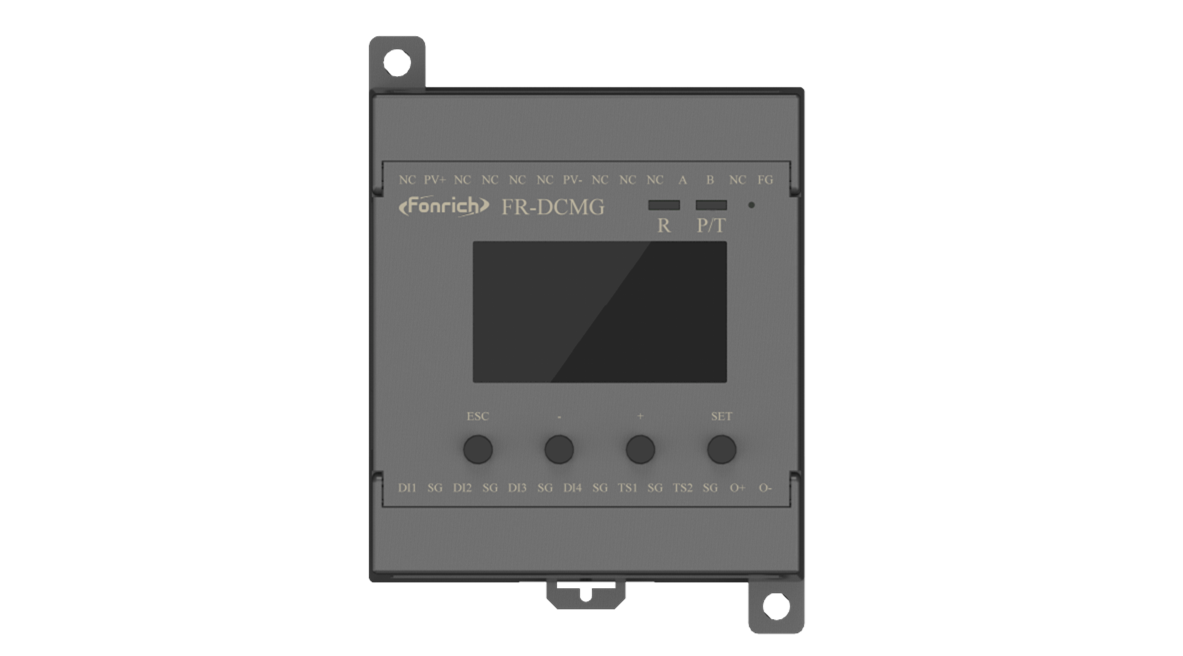

ระบบตรวจสอบกล่อง Fonrich DC Combiner
ตัวตรวจสอบระบบ DC รองรับระบบ PV 1000V / 1700V การติดตามในเวลาจริงของกระแสสตริง แรงดันบัส อุณหภูมิกล่องบัส สถานะสวิตช์ และการส่งเตือนภัยเมื่อได้รับข้อม ระบบสนับสนุน RS485 หรือการส่งข้อมูลไร้สายอุตสาหกรรมสําหรับการส่งข้อมูล
กล่องรวมติดตามหน่วยหลัก ข้อมูลจำเพาะ
| Product Model | แรงดันไฟฟ้า PV | แหล่งจ่ายไฟ String / Array Bus | วิธีการสื่อสาร | ช่องติดตามสูงสุด | Digital/Open Contact Monitoring | เซนเซอร์อุณหภูมิ |
|---|---|---|---|---|---|---|
| FR-DCMG-MKPD | 1000 โวลต์ | - | อุปกรณ์ RS485 | 24 | 2 | 1 |
| FR-DCMG-MMPU | 1500 โวลต์ | - | อุปกรณ์ RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPP | 1500 โวลต์ | อุปกรณ์ RS485 | อุปกรณ์ RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPQ | 1700 โวลต์ | - | อุปกรณ์ RS485 | 24 | 4 | 2 |
| FR-DCMG-MMPS | 1500 โวลต์ | - | อุปกรณ์ RS485 | 24 | 4 | 2 |
ข้อมูลจำเพาะของเซนเซอร์ตรวจสอบกล่อง Combiner
| แบบผลิตภัณฑ์ | การตรวจจับโค้ง | ช่วงปัจจุบันที่ได้รับการจัดอันดับ |
|---|---|---|
| ติดต่อ FR-DCMG-HS4A | - | 20 เอ |
| ติดต่อ FR-DCMG-AS4A | 20 เอ | - |
| ติดต่อ FR-DCMG-HS4P | - | 30A |
| ติดต่อ FR-DCMG-HS4Q | - | 40A |
| ติดต่อ FR-DCMG-HS4R | - | 60A |
