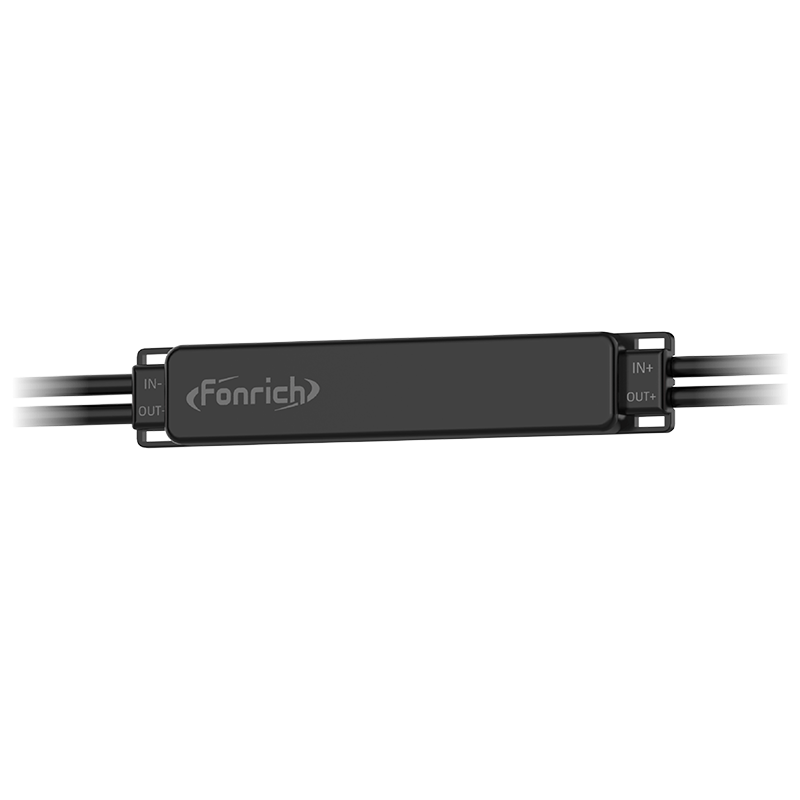

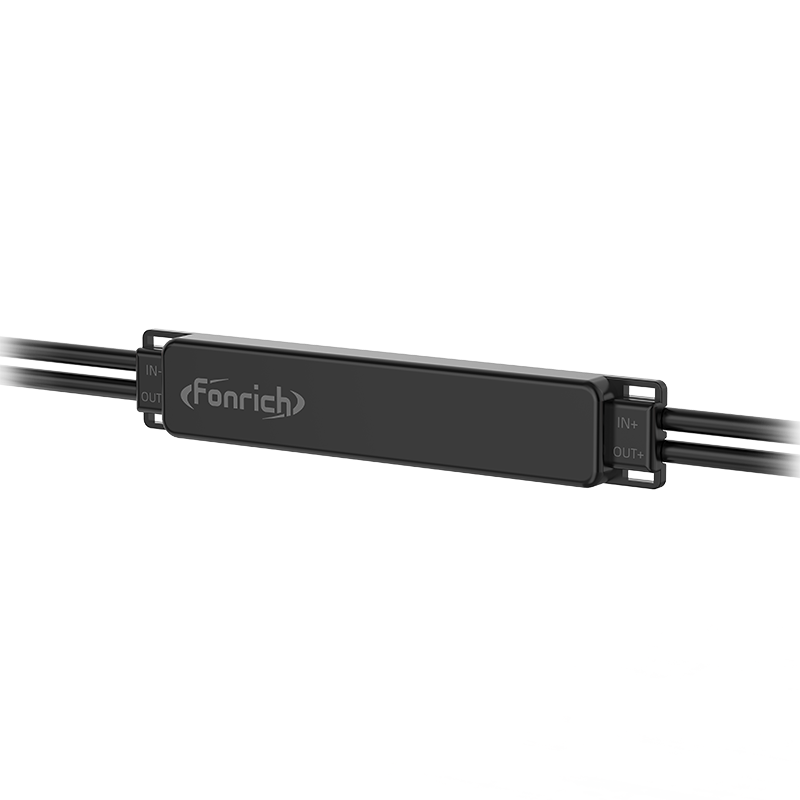

เครื่องป้องกันความปลอดภัยสมาร์ท (RSD) - ซีรีส์ TF
Fonrich ป้องกันความปลอดภัยRSDเป็นอุปกรณ์ปิดอย่างรวดเร็วที่ทันสมัยที่ออกแบบมาสําหรับ PV แสงอาทิตย์ระบบการรับประกันการปฏิบัติตามความต้องการปิดอย่างรวดเร็ว NEC ในขณะที่ส่งมอบโมดูลระดับความปลอดภัยและความฉลาด ในฐานะอุปกรณ์เริ่มต้นการปิดอย่างรวดเร็วชั้นนํามันให้ทั้งสองการป้องกันอัตโนมัติและความสามารถในการปิดอย่างรวดเร็วด้วยมือทําให้เป็นส่วนประกอบสำคัญของระบบปิดอย่างรวดเร็วแบบ photovoltaic ใด ๆ
ขนาดสายอุปกรณ์เริ่มปิดอย่างรวดเร็วได้รับการปรับปรุงเพื่อการบูรณาการอย่างราบรื่นกับอุปกรณ์ปิดอย่างรวดเร็วของแสงอาทิตย์ต่างๆ ทําให้ Fonrich เป็นตัวเลือกที่เชื่อถื ซีรีส์ FR-PVMS-TF ถูกออกแบบมาสําหรับการเชื่อมต่อ 1-to-1 หมายถึงอุปกรณ์ปิดอย่างรวดเร็ว Fonrich RSD แต่ละตัวเชื่อมต่อกับโมดูล PV เดียว
Product Advantages
ปิดอัตโนมัติ / ด้วยมืออย่างรวดเร็ว
ปิดอัตโนมัติหรือด้วยมือเพื่อให้แน่ใจว่าการบำรุงรักษาและความปลอดภัยจากไฟ
การป้องกันโค้งระดับโมดูล
การตรวจจับความผิดพลาดของโค้ง: ซีรีส์โค้งขนาน ดับโค้งอย่างรวดเร็วป้องกันอุบัติเหตุไฟได้อย่างมีประสิทธิภาพ
การสื่อสาร PLC 1600m
รองรับระยะทางการสื่อสารที่ยาวนาน
รองรับการติดตามข้อมูลจากระยะไกล
ภาพรวมถึงแรงดันไฟฟ้า กระแสไฟฟ้า การผลิตไฟฟ้า จุดทำงาน IV อุณหภูมิ ฯลฯ
Technical Parameter
Model
FR-PVMS-TFQx
Number of Module
1:1
Max. Input Operating Voltage
60 V
Dimension
165×30×21 mm
Max. Input/Output Current
16 A ~ 20 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
เปรียบเทียบ FR-PVMS-TF Series
ข้อมูลจำเพาะทางเทคนิคและคุณสมบัติการปิดอย่างรวดเร็ว ภาพรวม
อุปกรณ์ปิดอย่างรวดเร็ว FR-PVMS-TF Series เป็นตัวเลือกที่ดีเยี่ยมสําหรับการประหยัดค่าใช้จ่าย ในขณะที่ยังคงต้องการความปลอดภัยและความฉลาดสูง ความแตกต่างหลักระหว่าง TF, TT และ TH ซีรีส์อยู่ในสถาปัตยกรรมการเชื่อมต่อโมดูลของพวกเขา ให้ความยืดหยุ่นสําหรับสถานการณ์การติดตั้งที่แตกต่างกัน: ซีรีส์ TF ถูกออกแบบมาสําหรับการเชื่อมต่อ 1
ซีรีส์ TF เข้ากันได้อย่างเต็มที่กับมาตรฐานการปิดอย่างรวดเร็วของแผงเซลล์แสงอาทิตย์ และรองรับการปิดอย่างรวดเร็วในระดับโมดู
| ชื่อพารามิเตอร์ | FR-PVMS-TFSB | FR-PVMS-TFCB | FR-PVMS-TFQC | FR-PVMS-TFQH |
|---|---|---|---|---|
| แรงดันไฟฟ้าข้อมูลสูงสุด | 60 โวลต์ | 60 โวลต์ | 60 โวลต์ | 80 โวลต์ |
| จํานวนโมดูล | 1 | 1 | 1 | 1 |
| สูงสุด ปัจจุบันอินพุต / เอาท์พุต | 16 แอมเปอร์ | 16 แอมเปอร์ | 20 แอมเปอร์ | 16 แอมเปอร์ |
| สูงสุด กระแสลัดวงจร | 23 แอมป์ | |||
| คุณสมบัติการตรวจจับโค้ง | - | - | ปิดความผิดพลาดในระดับโมดูล | ปิดความผิดพลาดในระดับโมดูล |
| การปฏิบัติตามความปลอดภัย | รุ่นทั้งหมดเป็นไปตาม NEC 2017, 2020 และ 2023 (690.12); UL 1741; มาตรฐานความปลอดภัย UL 3741 | |||
| แรงดันไฟฟ้าระบบสูงสุด | 1500 วีดีซี | |||
| การจัดอันดับ IP | ติดต่อ IP68 | |||
| อุณหภูมิการทำงาน | -40 ถึง +85 °C | |||
| โปรโตคอลการสื่อสาร | การสื่อสารสายไฟฟ้า (PLC) ความยาว Max.Cable Loop 1600 เมตร | |||
| คุณสมบัติแพลตฟอร์มติดตาม | - | การจัดการทรัพย์สินระดับโมดูล การแสดงข้อมูล 2D และ 3D การเปรียบเทียบหลายโมดูล สถานะในเวลาจริง การจัดการพลังงาน การวิเคราะห์ความผิดพลาดฉลาด | ||

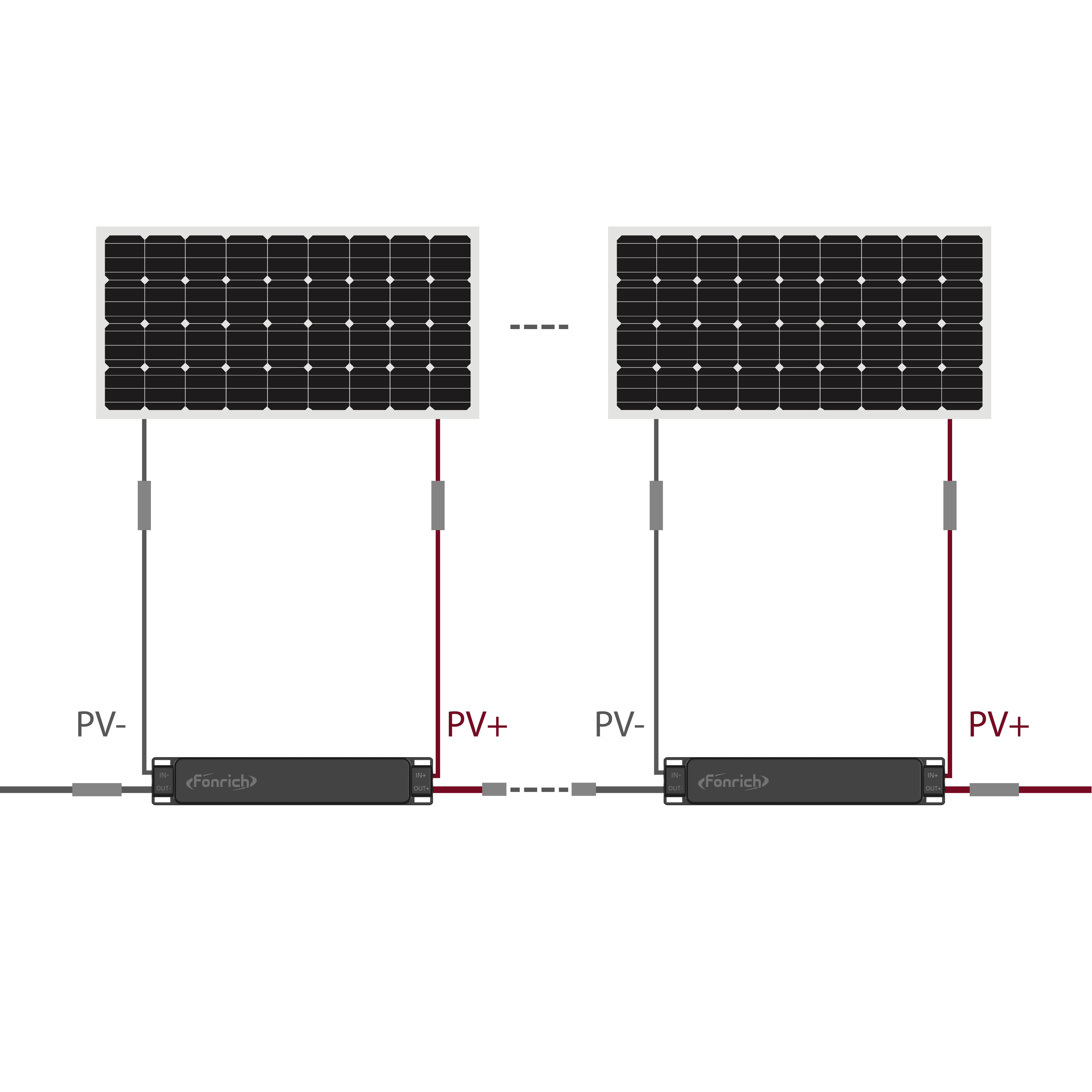

แผนภูมิสายไฟอุปกรณ์ปิดอย่างรวดเร็ว
| FR-PVMS-TFSB | FR-PVMS-TFCบี | FR-PVMS-TFQC | FR-PVMS-TFQH |

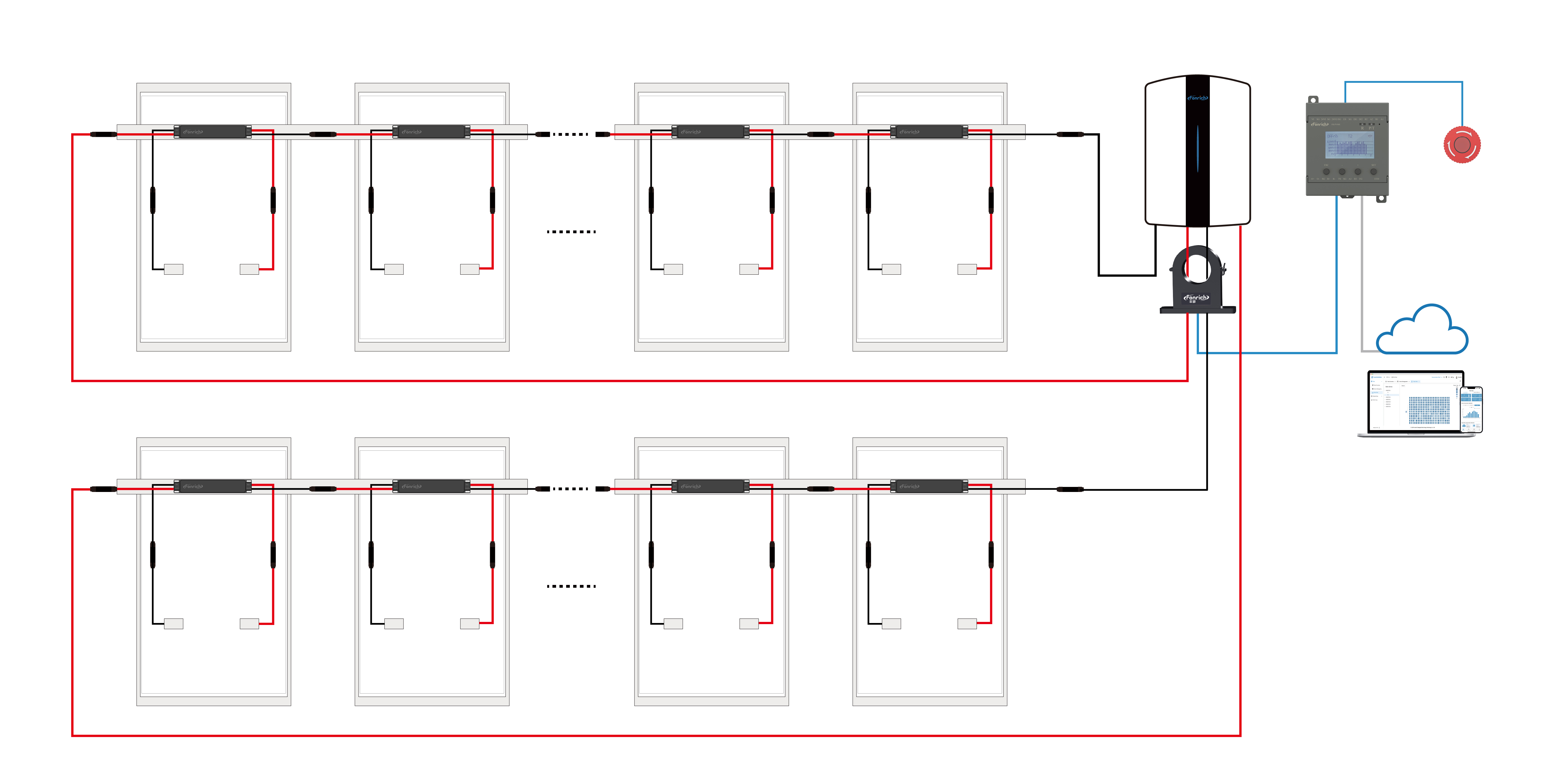

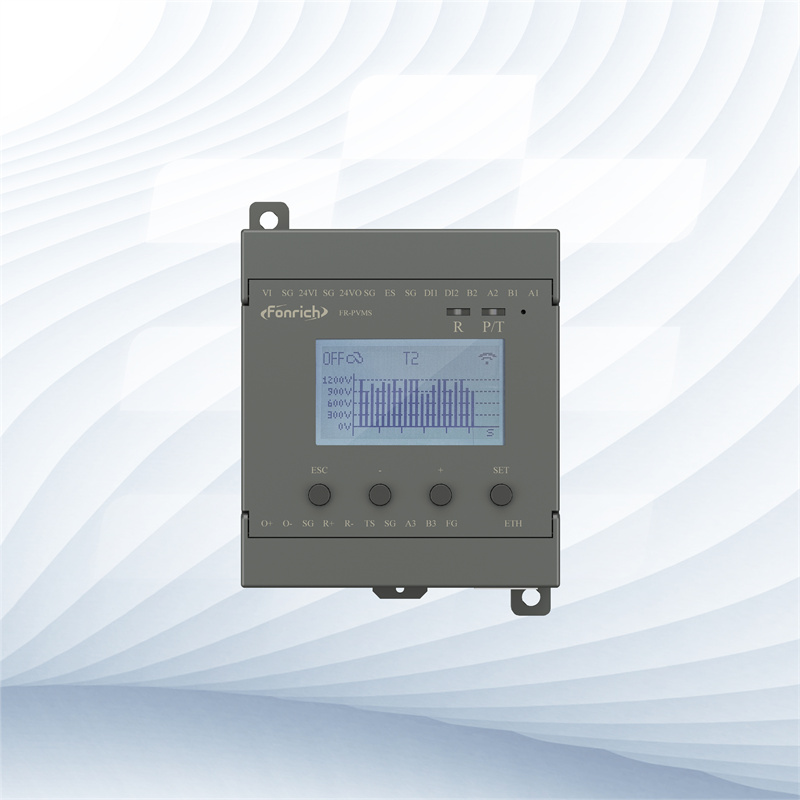

Fonrich RSD + เครื่องบันทึกสมาร์ท
ภาพรวมแผนสายไฟสําหรับ Fonrich Rapid Shutdown FR-PVMS-TFxx ด้วย Smart Logger เป็นดังต่อไปนี้
