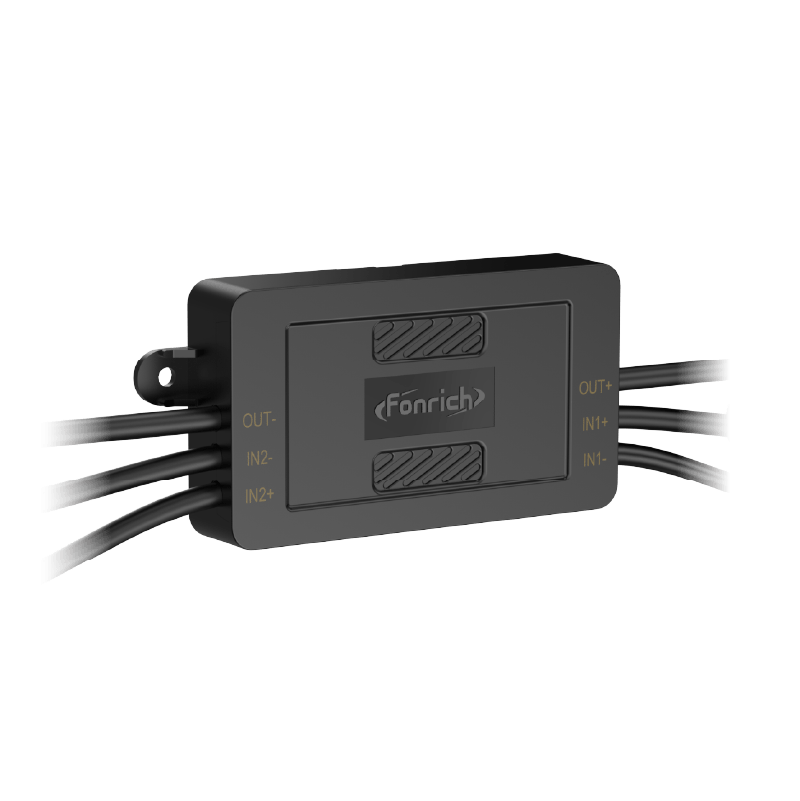

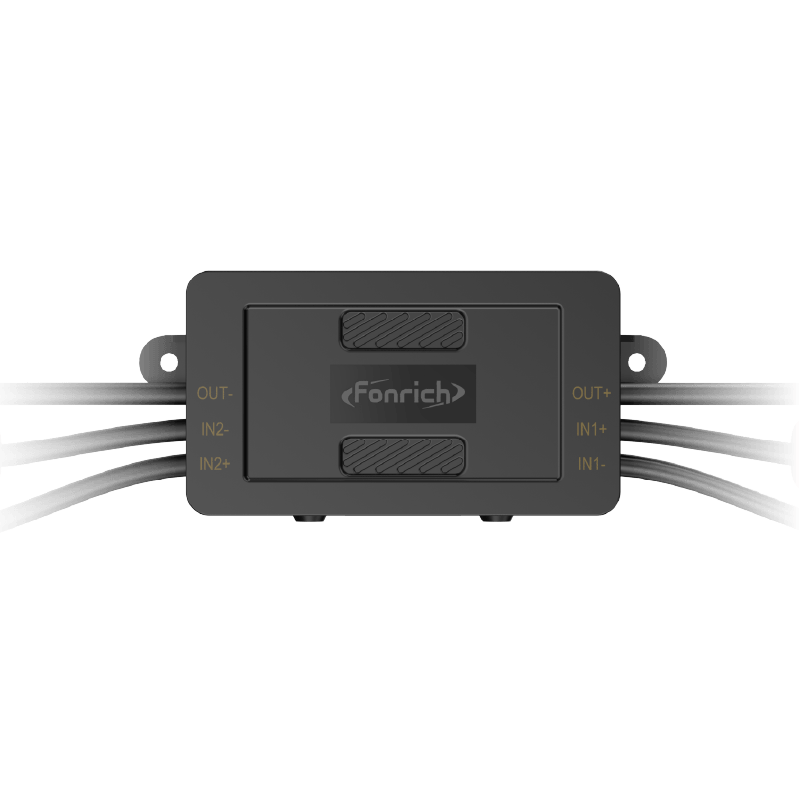

เครื่องป้องกันความปลอดภัยที่สมาร์ท (RSD) - TT Series
Fonrich Rapid Shutdown FR-PVMS-TT Series ให้บริการที่หลากหลายสําหรับการตั้งค่าพลังงานแสงอาทิตย์แบบคู่โมดูล รวมความปลอดภัย ความฉลาด และความยืดหยุ่น เช่นเดียวกับรุ่นอื่น ๆ ในชุด มันตอบสนองมาตรฐาน NEC 2017 2023 และ UL รวมถึงกลไกการป้องกันอัตโนมัติ และรองรับการสื่อสาร PLC ระยะไกล มันเข้ากันได้อย่างเต็มที่กับระบบติดตามสําหรับการแสดงภาพข้อมูลระดับโมดูล การตรวจจับความผิดพลาด และการวิเคราะห์ประส
FR-PVMS-TTCx
อินพุต 70V คู่ช่วงปัจจุบัน 20-23A รองรับการเชื่อมต่อแบบขนานของ 2 โมดูล PV ต่อหน่วย วงการสื่อสารสูงสุด 1600 เมตรพร้อมอุปกรณ์เสริม PLC transceiver
FR-PVMS-TTQx
FR-PVMS-TTQx เหนือ FR-PVMS-TTCx ด้วยฟังก์ชันที่เพิ่มขึ้น: การตั้งค่าที่อยู่อย่างรวดเร็ว การป้องกันโค้งระดับโมดูลรุ่นต่อไป และการตรวจจับสัมผัสปลั๊กไม่ด
Product Advantages
การป้องกันอัตโนมัติ / ปิดอย่างรวดเร็วด้วยมือ
การป้องกันอัตโนมัติหรือการปิดด้วยมือเพื่อให้แน่ใจว่าการบำรุงรักษาและความปลอดภัยจากไฟ
การป้องกันโค้งระดับโมดูล
การตรวจจับความผิดพลาดของโค้ง: ซีรีส์โค้งขนาน ดับโค้งอย่างรวดเร็วป้องกันอุบัติเหตุไฟได้อย่างมีประสิทธิภาพ
การสื่อสาร PLC 1600m
รองรับระยะทางการสื่อสารที่ยาวนาน
รองรับการติดตามข้อมูลจากระยะไกล
ภาพรวมถึงแรงดันไฟฟ้า กระแสไฟฟ้า การผลิตไฟฟ้า การทำงาน IV
Technical Parameter
Model
FR-PVMS-TTCx / TTQx
Number of Module
1:1
Max. Input Operating Voltage
70 V × 2
Dimension
120×68×26 mm
Max. Input/Output Current
20 A ~ 23 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
เปรียบเทียบ FR-PVMS-TT Series
ข้อมูลจำเพาะทางเทคนิคและคุณสมบัติการปิดอย่างรวดเร็ว ภาพรวม
FR-PVMS-TTQx เป็นตัวเลือกที่ดีเยี่ยมสําหรับการใช้งานที่มีความไวต่อค่าใช้จ่าย และประหยัดพื้นที่ที่ยังคงต้องการความปลอดภัยและความฉลาดส เมื่อเทียบกับซีรีส์ TTCx รุ่น TTQx ยังมีการตั้งค่าที่อยู่อย่างรวดเร็ว การป้องกันความผิดพลาดในโมดูลรุ่นที่สอง และการตรวจจับความผิดพลาดในการติดต่อ
ชื่อพารามิเตอร์ | FR-PVMS-TTCB | FR-PVMS-TTQB | FR-PVMS-TTCC | FR-PVMS-TTQC |
|---|---|---|---|---|
แรงดันไฟฟ้าข้อมูลสูงสุด | 70 โวลต์ * 2 | 70 โวลต์ * 2 | 70 โวลต์ * 2 | 70 โวลต์ * 2 |
จํานวนโมดูล | 2 | 2 | 2 | 2 |
สูงสุด ปัจจุบันอินพุต / เอาท์พุต | 20 แอมเปอร์ | 20 แอมเปอร์ | 23 แอมป์ | 23 แอมป์ |
สูงสุด กระแสลัดวงจร | 25 แอมป์ | |||
คุณสมบัติการตรวจจับโค้ง | - | ปิดความผิดพลาดในระดับโมดูล | - | ปิดความผิดพลาดในระดับโมดูล |
การปฏิบัติตามความปลอดภัย | รุ่นทั้งหมดเป็นไปตาม NEC 2017, 2020 และ 2023 (690.12); UL 1741; มาตรฐานความปลอดภัย UL 3741 | |||
แรงดันไฟฟ้าระบบสูงสุด | 1500 วีดีซี | |||
การจัดอันดับ IP | ติดต่อ IP68 | |||
อุณหภูมิการทำงาน | -40 ถึง +85 °C | |||
โปรโตคอลการสื่อสาร | การสื่อสารสายไฟฟ้า (PLC) สูงสุด ความยาวห่วงสายเคเบิล 1600 เมตร | |||
คุณสมบัติแพลตฟอร์มติดตาม | การจัดการทรัพย์สินระดับโมดูล การแสดงข้อมูล 2D และ 3D การเปรียบเทียบหลายโมดูล สถานะในเวลาจริง การจัดการพลังงาน การวิเคราะห์ความผิดพลาดฉลาด | |||

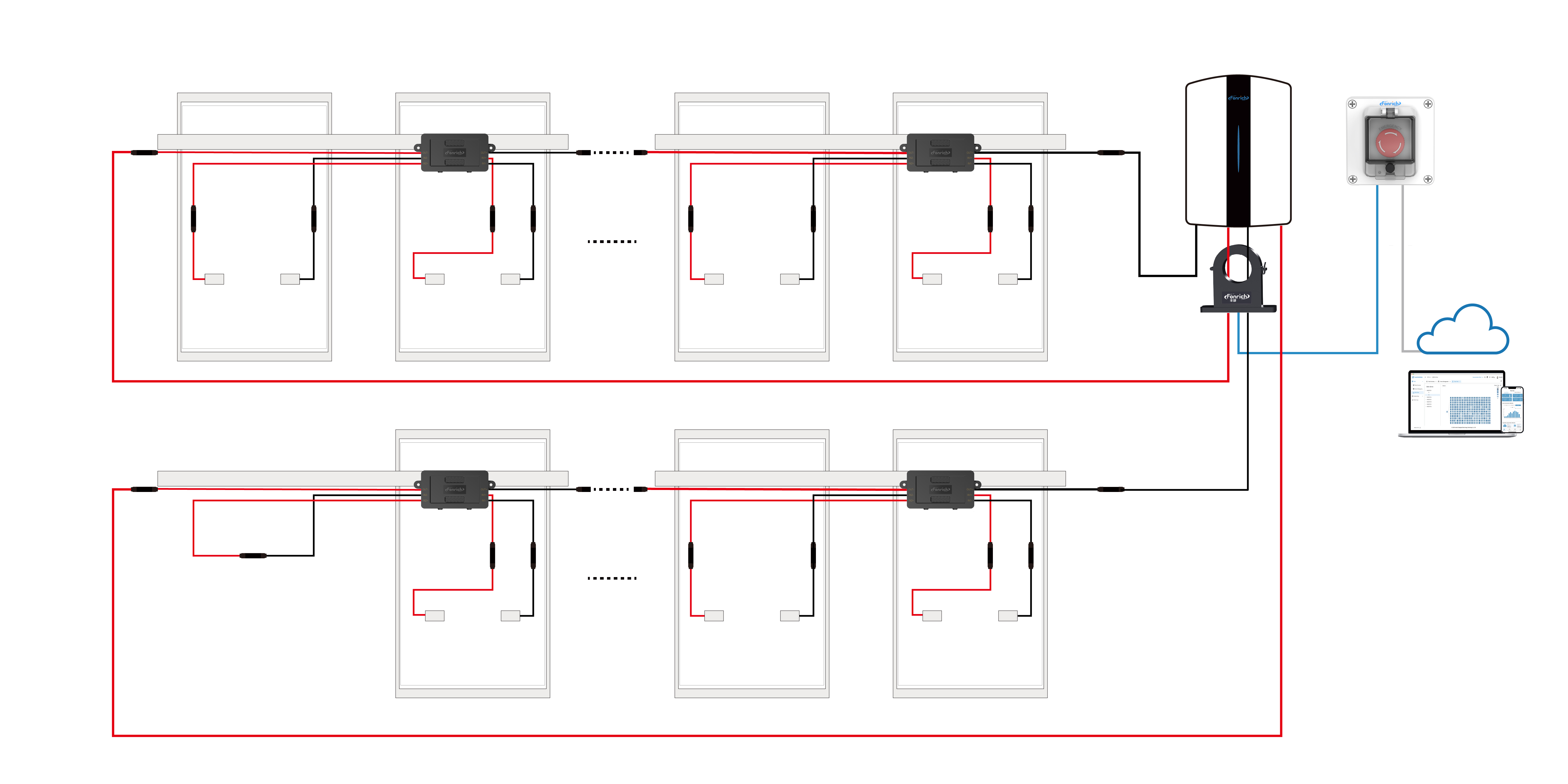

แผนภูมิสายไฟอุปกรณ์ปิดอย่างรวดเร็ว
FR-PVMS-TTCB | FR-PVMS-TTQB | FR-PVMS-TTCC | FR-PVMS-TTQC |

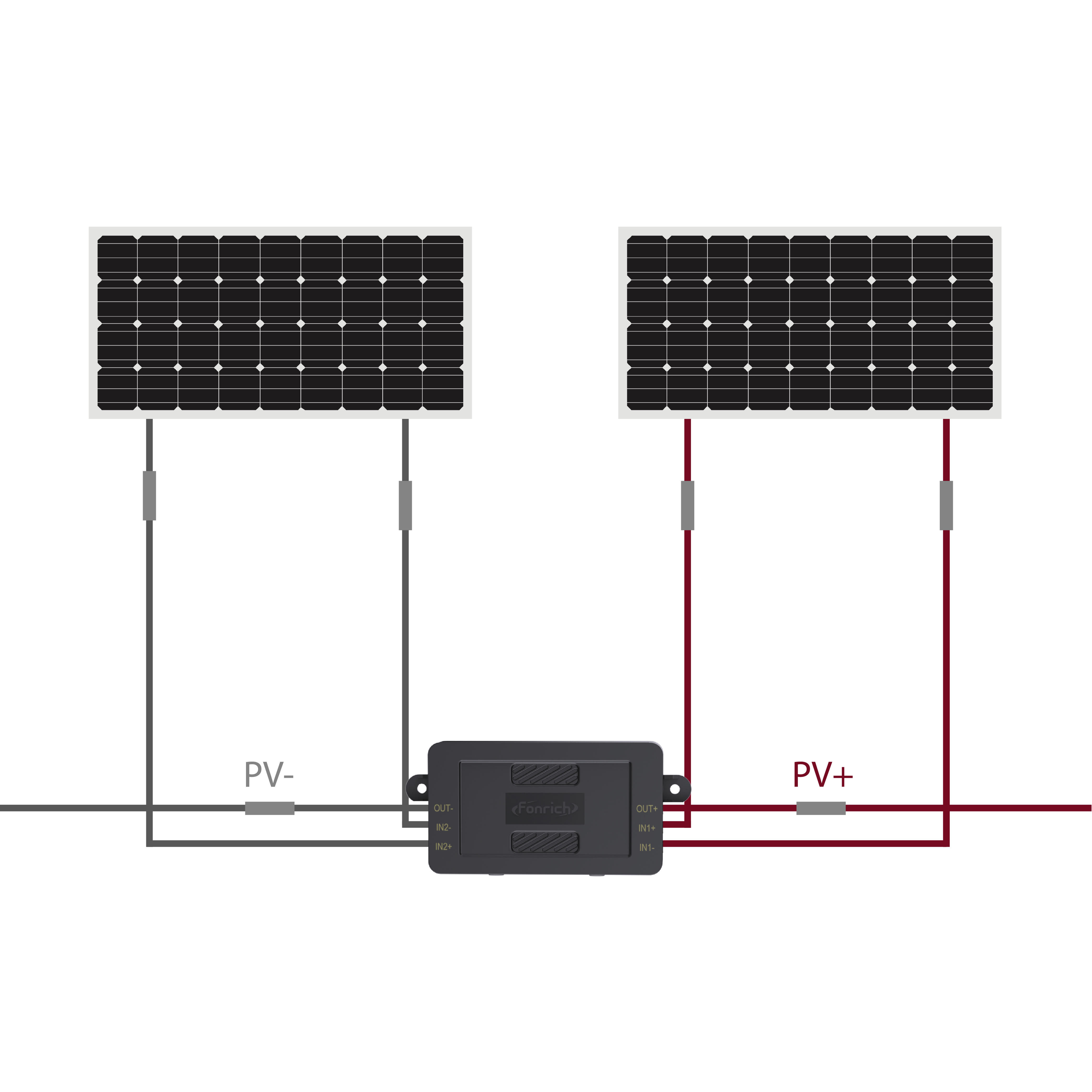

วิธีการส่งสายไฟ Fonrich RSD สำหรับจํานวนโมดูลคู่ / คู่
สําหรับจํานวนส่วนประกอบที่ไม่สม่ำเสมอ ใช้วิธีการสายไฟต่อไปนี้
สําหรับจำนวนคู่ของโมดูล ใช้วิธีการสายไฟต่อไปนี้
