เครื่องป้องกันความปลอดภัยสมาร์ท (RSD) - TH Series
ด้วยความสามารถในการปิดอย่างรวดเร็วระดับโมดูล อุปกรณ์ของเราสอดคล้องกับความต้องการปิดอย่างรวดเร็ว NEC ล่าสุด รวมถึงความต้องการปิดอย่างรวดเร็ว NEC ในปี 2017 เพื่อให้มั่นใ ขนาดลวดอุปกรณ์เริ่มปิดอย่างรวดเร็วได้รับการปรับปรุงเพื่อการบูรณาการอย่างราบรื่นกับอุปกรณ์ปิดอย่างรวดเร็วของพลังงานแสงอาทิตย์ต่างๆ ทําให้เหมา
สถาปัตยกรรมพลังงานแสงอาทิตย์อุปกรณ์ปิดอย่างรวดเร็วนี้รับประกันว่าแรงดันไฟฟ้าลดลงเป็นระดับที่ปลอดภัยภายในช่วงไม่กี่วินาทีในระหว่ การสื่อสาร PLC สองทิศทางทําให้สามารถควบคุมระยะไกลได้ถึง 1600 เมตร ให้ประสิทธิภาพการปิดอย่างรวดเร็วที่น่าเชื่อถือได้แม้ในการจัดตั้งขนาดใหญ่
Product Advantages
ปิดอัตโนมัติ / ด้วยมืออย่างรวดเร็ว
การป้องกันอัตโนมัติหรือการปิดด้วยมือเพื่อให้แน่ใจว่าการบำรุงรักษาและความปลอดภัยจากไฟ
การป้องกันโค้งระดับโมดูล
การตรวจจับความผิดพลาดของโค้ง: ซีรีส์โค้งขนาน ดับโค้งอย่างรวดเร็วป้องกันอุบัติเหตุไฟได้อย่างมีประสิทธิภาพ
การสื่อสาร PLC 1600m
รองรับระยะทางการสื่อสารที่ยาวนาน
รองรับการติดตามข้อมูลระยะไกล
ภาพรวมถึงแรงดันไฟฟ้า กระแสไฟฟ้า การผลิตไฟฟ้า การทำงาน IV
Technical Parameter
Model
FR-PVMS-THCx
Number of Module
1:1
Max. Input Operating Voltage
140 V
Dimension
120×68×26 mm
Max. Input/Output Current
20 A ~ 23 A
Safety Compliance
NEC 2017, 2020 & 2023 (690.12) ; UL 1741; UL 3741
เปรียบเทียบ FR-PVMS-TH Series
ข้อมูลจำเพาะทางเทคนิคและคุณสมบัติการปิดอย่างรวดเร็ว ภาพรวม
FR-PVMS-THQx เป็นตัวเลือกที่ดีเยี่ยมสําหรับการใช้งานที่มีความไวต่อค่าใช้จ่าย และประหยัดพื้นที่ที่ยังคงต้องการความปลอดภัยและความฉลาดส เมื่อเทียบกับซีรีส์ THCx รุ่น THQx ยังมีการตั้งค่าที่อยู่อย่างรวดเร็ว การป้องกันความผิดพลาดในโมดูลรุ่นที่สอง และการตรวจจับความผิดพลาดในการติดต่อ
| ชื่อพารามิเตอร์ | FR-PVMS-THCB | FR-PVMS-THQB | FR-PVMS-THCC | FR-PVMS-THQC |
|---|---|---|---|---|
| แรงดันไฟฟ้าข้อมูลสูงสุด | 140 โวลต์ | 140 โวลต์ | 140 โวลต์ | 140 โวลต์ |
| จํานวนโมดูล | 2 | 2 | 2 | 2 |
| สูงสุด ปัจจุบันอินพุต / เอาท์พุต | 20 แอมเปอร์ | 20 แอมเปอร์ | 23 แอมป์ | 23 แอมป์ |
| สูงสุด กระแสลัดวงจร | 25 แอมป์ | |||
| คุณสมบัติการตรวจจับโค้ง | - | ปิดความผิดพลาดในระดับโมดูล | - | ปิดความผิดพลาดในระดับโมดูล |
| การปฏิบัติตามความปลอดภัย | รุ่นทั้งหมดเป็นไปตาม NEC 2017, 2020 และ 2023 (690.12); UL 1741; มาตรฐานความปลอดภัย UL 3741 | |||
| แรงดันไฟฟ้าระบบสูงสุด | 1500 วีดีซี | |||
| การจัดอันดับ IP | ติดต่อ IP68 | |||
| อุณหภูมิการทำงาน | -40 ถึง +85 °C | |||
| โปรโตคอลการสื่อสาร | การสื่อสารสายไฟฟ้า (PLC) ความยาว Max.Cable Loop 1600 เมตร | |||
| คุณสมบัติแพลตฟอร์มติดตาม | การจัดการทรัพย์สินระดับโมดูล การแสดงข้อมูล 2D และ 3D การเปรียบเทียบหลายโมดูล สถานะในเวลาจริง การจัดการพลังงาน การวิเคราะห์ความผิดพลาดฉลาด | |||
แผนภูมิสายไฟอุปกรณ์ปิดอย่างรวดเร็ว
| FR-PVMS-THCB | FR-PVMS-THQB | FR-PVMS-THCC | FR-PVMS-THQC |

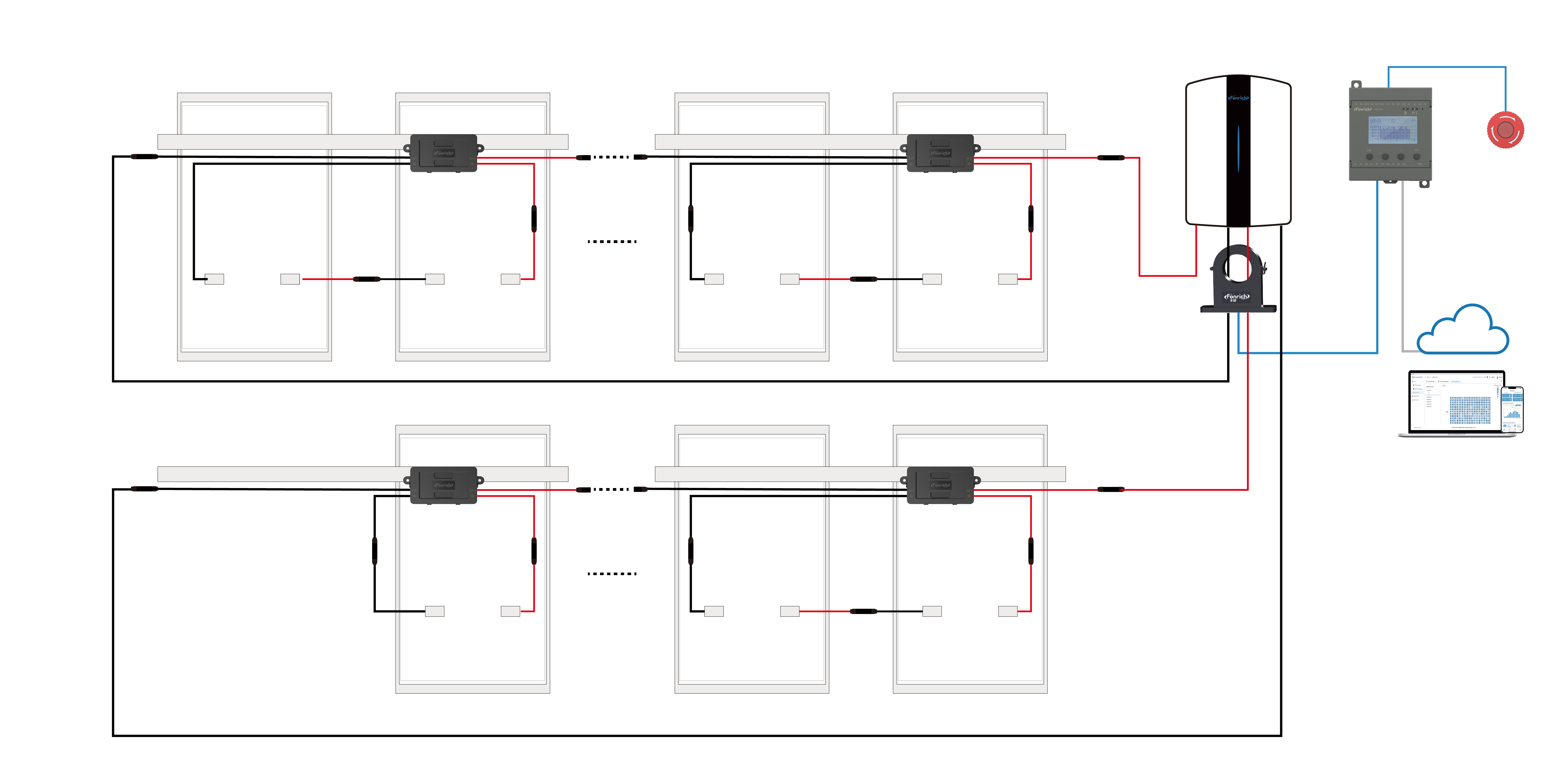

Fonrich RSD + เครื่องบันทึกสมาร์ท
เมื่อจํานวนโมดูล PV เป็นแค่แค่ ภาพรวมของแผนสายไฟสําหรับ Fonrich Rapid Shutdown ด้วย Smart Logger เป็นดังนี้

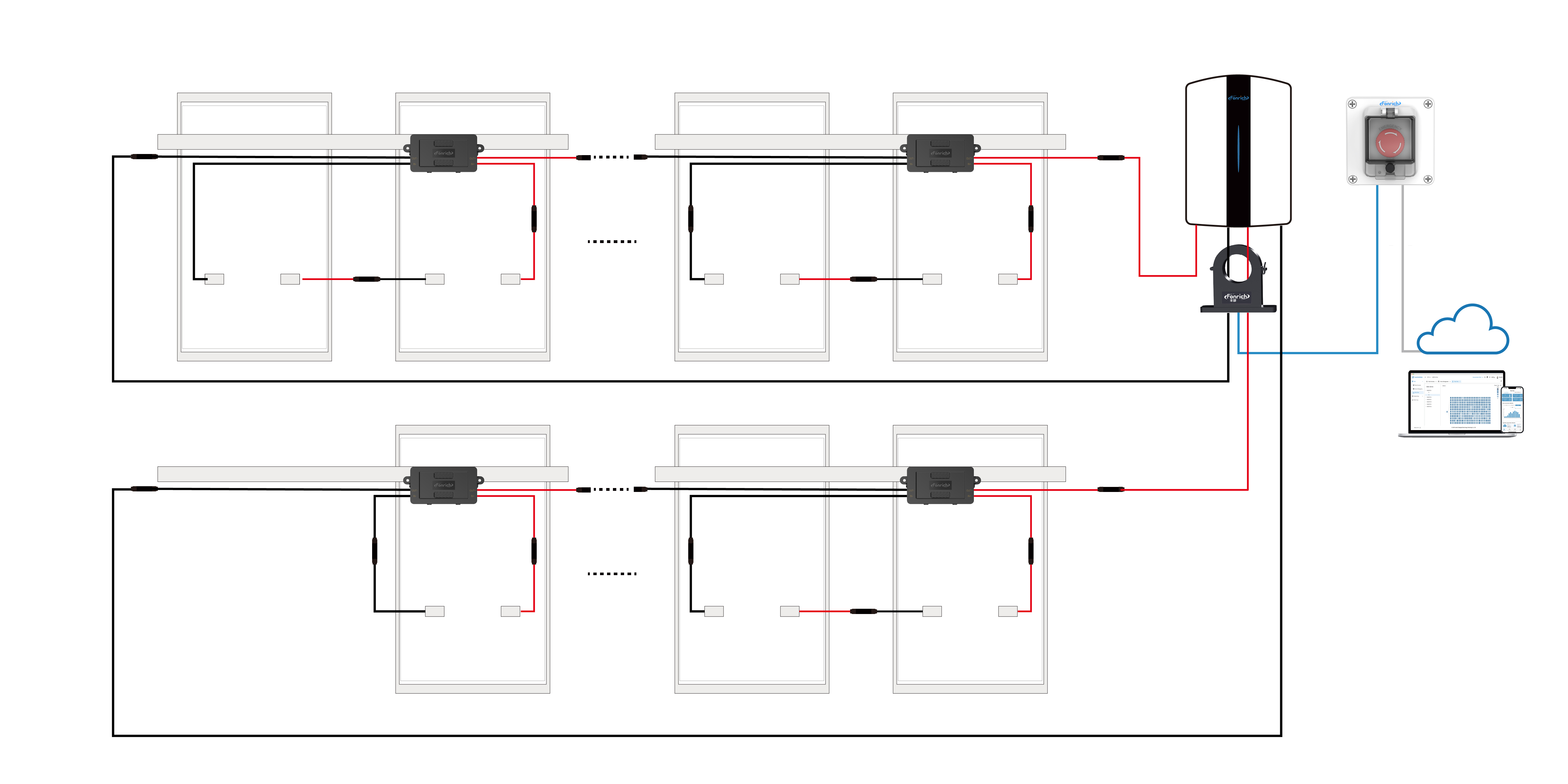

Fonrich RSD + กล่องสวิตช์ฉุกเฉิน
เมื่อจํานวนของโมดูล PV เป็นแค่คู่ ภาพรวมของแผนภูมิสายสำหรับ FonrichFonrich ปิดอย่างรวดเร็วด้วยกล่องสวิตช์ฉุกเฉินคือดังต่อไปนี้
